2.2 Диоды

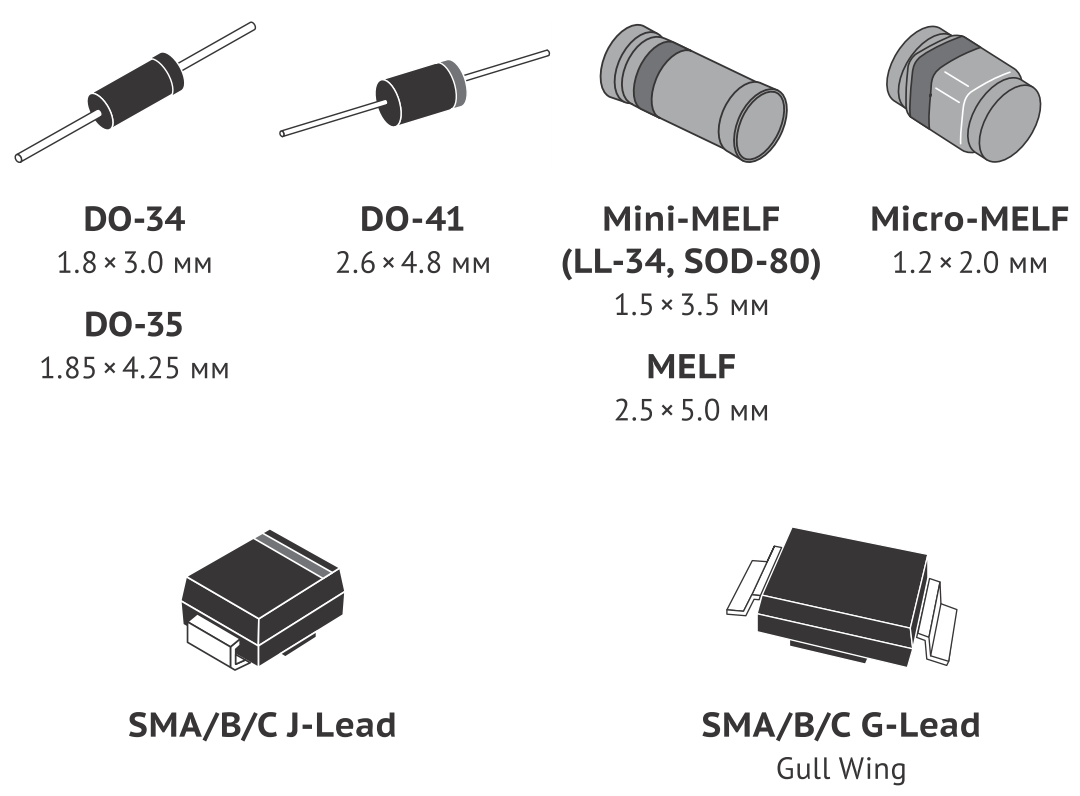

НАИБОЛЕЕ РАСПРОСТРАНЁННЫЕ ТИПЫ КОРПУСОВ ДИОДОВ
Табл. 2.17
|
Тип корпуса |
JEDEC Number | Размеры корпусов, мм | |
| SMA/B/C J-Lead |
SMAJ |
DO-214AC | 4.3 × 2.6 |
|
SMBJ |
DO-214AA | 4.3 × 3.6 | |
|
SMCJ |
DO-214AB | 7.0 × 6.0 | |
| SMA/B/C G-Lead |
SMAG |
DO-215AC | 4.3 × 2.6 |
|
SMBG |
DO-215AA | 4.3 × 3.6 | |
|
SMCG |
DO-215AB | 7.0 × 6.0 | |

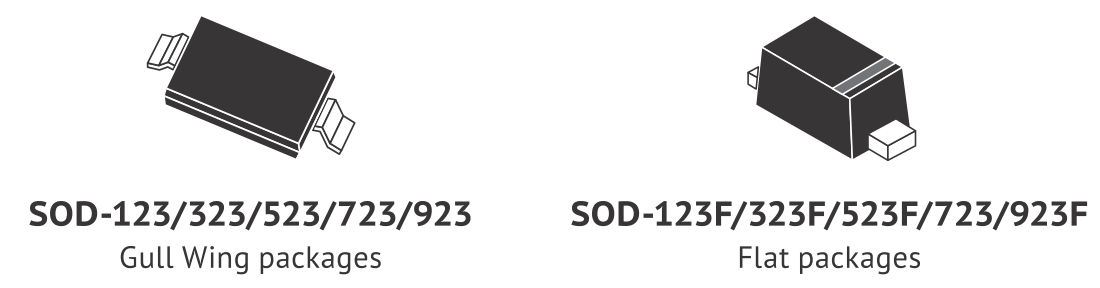

Табл. 2.18
|
Наименование корпуса |
EIAJ |
Размеры корпуса, мм |
Примечание |
|
SOD-123 |
2.7 × 1.6 |
||
|
SOD-123F |
2.7 × 1.6 |
Flat package |
|
|
SOD-323 |
SC-76 |
1.7 × 1.25 |
|
|
SOD-323F |
1.7 × 1.25 |
Flat package |
|
|
SOD-523 |
SC-78 |
1.2 × 0.8 |
|
|
SOD-523F |
SC-79 |
1.2 × 0.8 |
Flat package |
|
SOD-723 |
1.0 × 0.6 |
||
|
SOD-723F |
1.0 × 0.6 |
Flat package |
|
|
SOD-923 |
0.8 × 0.6 |
||
|
SOD-923F |
0.8 × 0.6 |
Flat package |
