2.5 Разъёмы

Разъём — электромеханический компонент для соединения электрических проводников путём создания электрического контакта между проводниками. Конструктивно разъём состоит, как правило, из корпуса и контактной группы. Корпус разъёма бывает разборным и неразборным. Изготавливается из пластика, резины, керамики, металла и др.

ПОПУЛЯРНЫЕ ВИДЫ РАЗЪЁМОВ

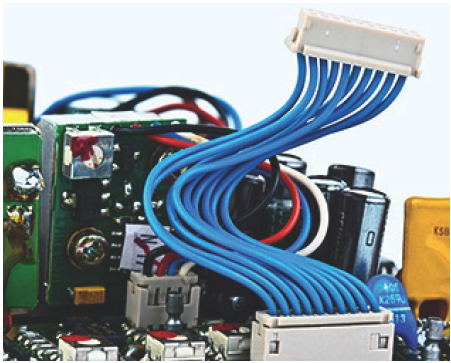

Wire-to-Board Connectors Pitch: 1.00—10 mm (1.00, 1.25, 2.0, 2.5, 2.54, 3.0, 3.5, 3.96, 4.20, 5.0, 10.0) Connection Type: Crimp/Solder Circuits: 2—50 Current Rating: 1—50 A per Circuit Wire AWG: 32 AWG—8 AWG

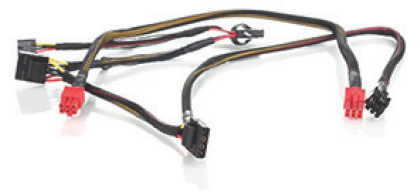

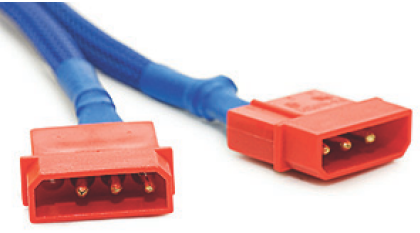

Wire-to-Wire Connectors Pitch: 1.25—7.5 mm (1.25, 2.0, 2.5, 3.0, 3.5, 4.20, 5.0, 7.5) Connection Type: Crimp/Solder Circuits: 2—50 Current Rating: 1—20 A per Circuit Wire AWG: 32 AWG—14 AWG

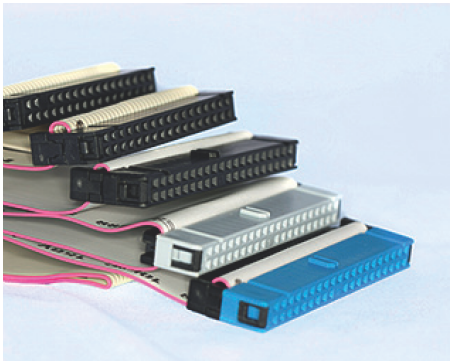

IDC Connectors Insulation Displacement Connector Pitch: 1.00—2.54 mm (1.00, 1.27, 2.0, 2.54) Connection Type: IDC Circuits: 10—100 Current Rating: 1—3 A per Circuit Wire AWG: 28 AWG—30 AWG
Board-to-Board Connectors Pitch: 0.4—5.08 mm (0.4, 0.5, 0.6, 0.635, 0.8, 1.25, 1.27, 1.5, 2.0, 2.5, 3.96, 5.08) Mounting Type: SMT, TH, Press Fit (Compliant Pin) Circuits: 2—240 Current Rating: 0.3—7.0 A
Power Connectors Pitch: 3.68—10 mm Mounting Type: SMT/TH Circuits: 1—40 Current Rating: 5—150 A

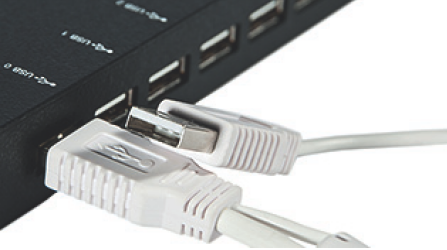

USB Connectors Supports Data Rates up to 480 Mbps Contact positions accept 20 to 28 AWG wire Current Rating: 1 A max per Contact Voltage Rating: 30 V (rms)

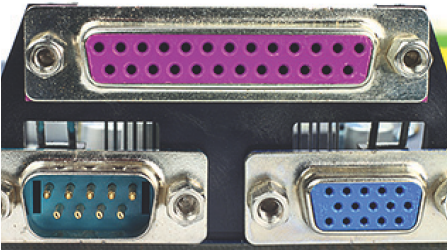

D-Sub Connectors Straight, Right Angle Connection Type: Crimp, Solder, IDC Mounting Type: SMT, Through Hole Number of contacts: 9, 15, 25, 37, 50 Number of contacts (High-Density): 15, 26, 44, 62, 78 Current Rating: 3 A max per Contact Types: Dual Port, Mixed with Power and Signal
High Speed Connectors Type: SFP, SFP+, XFP, QSFP Mounting Cage: Press Fit Solder Connector: SMT, Solder Mounting Connector: SMT Cage Port Number: 1—8 (Single Row/Double Row) Connector Pin Number: 20, 30 SFP: 2.5 Gbps per port SFP+: 10 Gbps per port XFP: 10 Gbps per port ǫSFP: 40 Gbps per port With and without Light Pipes
RJ Connectors Type: Cable, PCB PCB Mounting types: SMT/TH Performance Category: PCB: CAT3, CAT5 Cable: CAT5, CAT5E, CAT6, CAT6A, CAT7 Port number: 2—16 With and without LEDs Shielded and Unshielded Types: With and without Magnetics

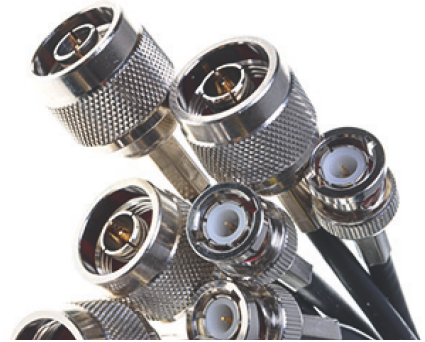

RF Connectors Type: Cable, PCB Mounting Types: SMT/TH Assembly Type: Crimp, Solder, Clamp, Captivated Impedance: 50, 75 Ohm Performance: 0—18 GHz RF Cable Types: RG, Semi-Rigid, LMR, Micro Cable
Terminal Blocks Type: Cable, PCB Mounting Types: SMT/TH Pitch: 3.50, 3.81, 5.00, 5.08, 6.35, 7.50, 7.62, 9.52, 10.0, 10.16mm Pole Number: 02—72 Voltage: 125—600 V Wiring Angle: 180, 90, 45° Current Rating: 6—60 A per Pole Wire AWG: 28 AWG—14 AWG

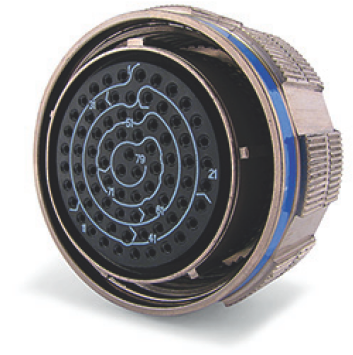

Circular Sealed Connectors IP Rating: IP40-IP67 Pin Number: 02—24 Current Rating: 1—20 A Mounting Styles: Cable, Panel, PCB Wire AWG: 14 AWG—26AWG Mating connection types: Screw, Bayonet, Push Pull, Snap In Temperature range: –40…+125 °C

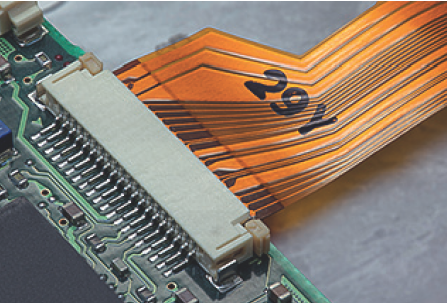

FFC/FPC Connectors        FFC — Flat Flexible Cable        FPC — Flexible Printed Circuit Pitch: 0.3—2.54 mm (0.3, 0.4, 0.5, 0.8, 1.0, 1.25, 2.54) Current Rating: 0.2—2 A Circuits: 4—60

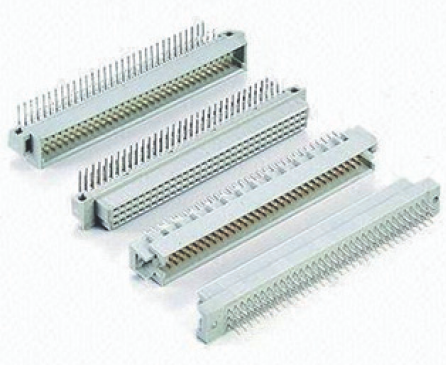

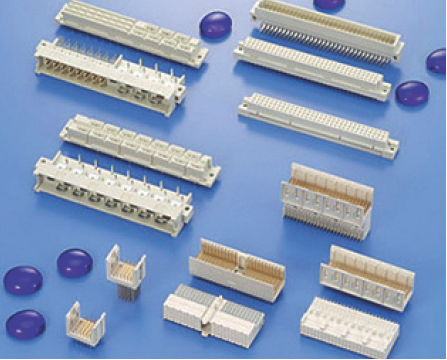

DIN 41612 Pitch: 2.54 mm Termination Types: Straight, Right Angle Number of Rows: 2, 3, 4, 5 Circuits: 16, 32, 48, 64, 96, 128, 160 Mounting Type: Through Hole, Wire Wrap
Hard Metric Pitch: 2.00 mm Mounting Type: Solder, Press Fit Number of Rows: 4, 5 Pin Number: 24—240 Connector Type: Straight , Right Angle Current Rating: 1.0 A contact With and without shield cover

ВЫСОКОЧАСТОТНЫЕ РАЗЪЕМЫ

ТЕРМИНОЛОГИЯ ПО РАЗЪЁМАМ

• Back Mounted — устанавливаемый с внутренней стороны
  Разъём, установленный с внутренней стороны панели или шкафа с помощью монтажного фланца внутри изделия.
• Bare Conductor — неизолированный проводник
  Проводник, не покрытый изоляционным материалом.
• Bifurcated Contact — раздвоенный контакт
  Пружинный контакт, который разделен по длине для получения двух отдельных контактов. Это обеспечивает два места контактирования со стыкующимся проводящим элементом.
• Board-In Connector — разъём, подключённый к печатной плате
  Тип разъёма, который с одной стороны соединяется с кабелем, а с другой — непосредственно к печатной плате.
• Bulkhead — разъём, монтируемый в вырезе панели
  Термин, характеризующий вариант монтажа разьёмов. Разъёмы, монтируемые в вырезе лицевой панели, сконструированы таким образом, чтобы их можно было встроить в панель с задней её стороны (стороны для монтажа компонентов).
• Cable Clamp — кабельный зажим
  Приспособление, которое используется для механической поддержки связки проводов или кабеля с задней стороны вилки или гнезда. Зажим предохраняет соединение кабеля от вибрации и ударов, которые передаются на кабель.
• Категория 3
  Классификация исполнения кабелей типа «витая пара», разьёмов и систем. Поддерживает работу с частотой до 16МГц. Применяется для передачи данных и голоса со скоростью до 10 Мбит/с.
• Категория 5
  Классификация исполнения кабелей типа «витая пара», разьёмов и систем. Поддерживает работу с частотой до 100 МГц. Применяется для передачи данных и голоса со скоростью до 155 Мбит/с.
• Категория 5e
  Усовершенствованная категория «5» для передачи голоса и данных со скоростью до 1000 Мбит/с.
• Категория 6
  Классификация исполнения кабелей типа «витая пара», разьёмов и систем. Поддерживает работу с частотой до 250 МГц.
• Clearance — воздушный зазор

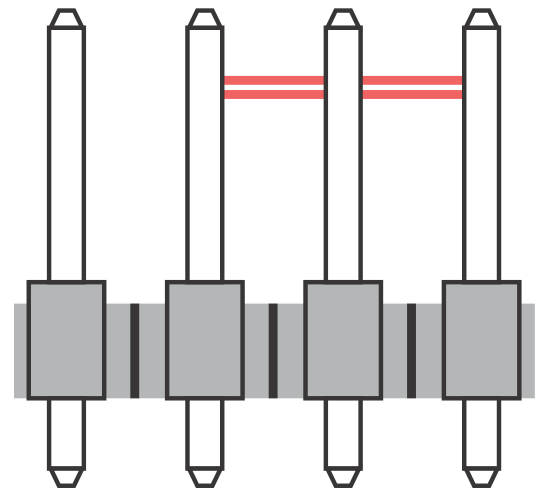

  Наиболее короткое расстояние между двумя проводящими элементами по воздуху (рис. 2.7).

Рис. 2.7

• Compliant Pin — см. Press-Fit Contact
• Conductor — проводник
  Неизолированный провод или набор проводов, которые проводят электрический ток.
• Connector — разъём
  Соединительное устройство, которое обеспечивает электрическое и механическое соединение и разъединение цепей.
• Contact — контакт
  Проводящий элемент разъёма, который обеспечивает контакт для передачи электрической энергии, а также размыкания и замыкания цепей.
• Contact Arrangement — схема расположения контактов
  Количество контактов, их размер и расстояние между ними в разъёме.
• Contact Female (Socket, Receptacle, Jack) — гнездовой контакт (розетка, гнездо)
  Вид контакта, в котором механическое и электрическое контактирование осуществляется на внутренней поверхности контакта.
• Contact Male (Header, Pin, Plug) — штыревой контакт (штырь, вилка)
  Вид контакта, в котором механическое и электрическое контактирование осуществляется на внешней поверхности контакта.
• Contact Insertion Force — усилие вставки контакта
  Усилие, необходимое для вставки контакта в корпус разъёма.
• Contact Rating — допустимые номинальные значения для контактов
  Максимально допустимые значения напряжения, тока и мощности, которые может выдерживать контакт при заданных условиях.
• Contact Resistance — контактное сопротивление
  Максимально допустимое электрическое сопротивление штыревого и гнездового контактов в разъёме при использовании.

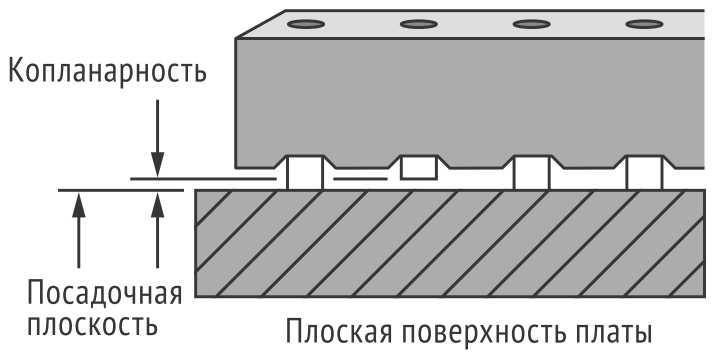

• Coplanarity — копланарность
  Это расстояние между платой и отдельными выводами компонента, не касающимися поверхности платы при условии, что разъём установлен на идеально плоскую поверхность. Копланарность имеет чрезвычайно большое значение для качественной пайки. Теоретически все выводы должны находиться в одной плоскости, так как если хотя бы один из них находится значительно выше плоскости платы (см. рис. 2.8), это может привести к отсутствию пайки данного вывода.

Рис. 2.8

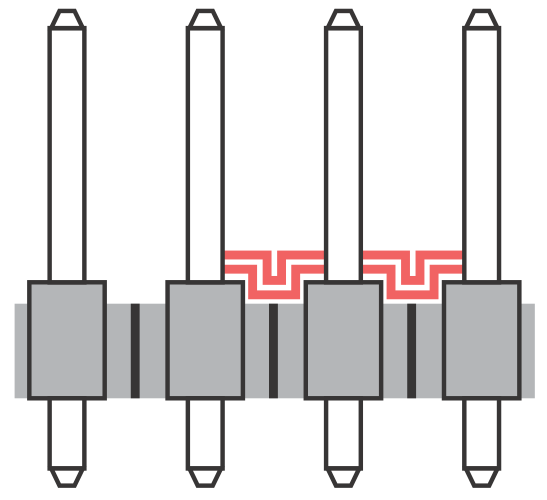

• Creepage — расстояние между выводами для предотвращения утечки
  Минимальное расстояние, которое допускается между двумя выводами при высоких токах и напряжениях для предотвращения утечки через изоляцию (см. рис. 2.9).

Рис 2.9

• Crimp — обжатие
  Механическое сжатие (деформация) корпуса контакта вокруг проводника (провода) для получения электрического соединения. Обжимной контакт не требует пайки.
• Dielectric — диэлектрик
  Диэлектрический материал, обеспечивающий изоляцию между контактами в разъёме или в печатной плате.
• Диэлектрическая прочность
  Максимально допустимое значение действующего напряжения переменного тока (50 или 60 Гц), которое может выдержать диэлектрический материал без пробоя при работе в заданных условиях эксплуатации.
• DIN
  Европейский стандарт, который определяет характеристики конкретных разъёмов (к примеру, разъёмов стандарта DIN 41612).
• Dual Beam — двухлепестковый контакт
  Вид штампованного и формованного контакта, в котором гнездовой контакт удерживает штыревой контакт двумя лепестками.
• Edge Connector
  Тип разъёма для прямого соединения к проводникам печатной платы, которые выполняют роль штыревых контактов. Такой разъём также называется краевым соединителем печатной платы.
• Eyelet — «ушко»
  Отверстие в выводе разъёма, через которое можно механически подсоединить провод перед его пайкой.
• Engagement and Separation Force — усилие соединения и разъединения
  Величина усилия, необходимого для соединения (стыковки) или разъединения (расстыковки) контактных элементов. Зависит от количества контактов в разъёме.
• First Mate / Last Break (FMLB) — см. Pre-Mating Contact
  Конструкция разъёма, в которой силовые контакты замыкаются раньше сигнальных. Этот разъём позволяет избежать повреждения электросхемы в системе благодаря тому, что штырь заземления замыкается первым, а размыкается последним.
• FFC (Flat Flexible Cable) — гибкий кабель
  Гибкий плоский кабель, используемый в качестве альтернативы стандартным плоским кабелям, что обеспечивает экономию веса и места.
• FPC (Flexible Printed Circuit) — гибкая печатная плата
  Печатная плата, выполненная из тонкого гибкого материала. Такие платы с высокой плотностью электрических соединений позволяют уменьшить вес, размер и сократить затраты по сравнению со стандартными жесткими печатными платами.
• Grommet — уплотняющее приспособление
  Резиновое уплотнение, которое устанавливается на стороне кабеля (задней стороне разъёма) для защиты и изоляции разъёма от влаги и загрязнения.
• Guide Pin — направляющий штырь
  Штырь (или стержень), необходимый для поляризации и/или кодирования, а также для предотвращения повреждений контактов, вызванных неправильным соединением частей разъёма.
• Harness — группа проводов
  Группа проводов и кабелей, связанных вместе и используемых для соединения между собой электрических цепей.
• Housing (Body) — корпус
  Изоляционная оболочка для контактов. Если штыри или гнезда встроены в корпус, этот узел обычно называется разъёмом.

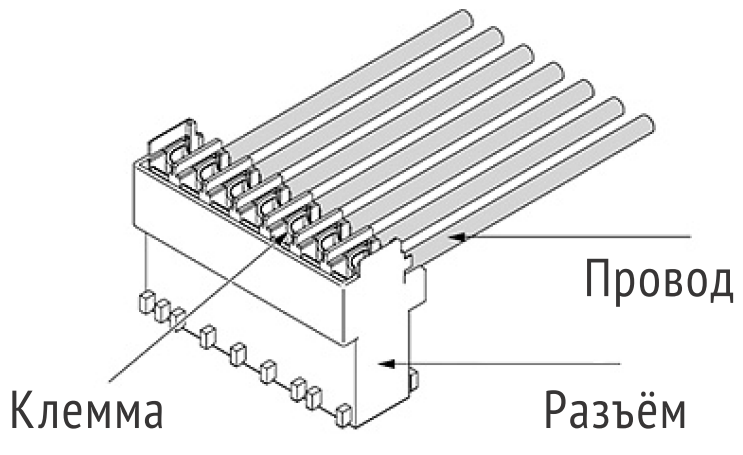

• IDC (Insulation Displacement Connections) — технология «врезного» контакта
  С помощью этой технологии отсутствует необходимость зачищать отдельные проводники кабеля (рис. 2.10). При соединении изолированного провода к разъёму провод насаживается на клемму для получения контакта, что позволяет рассредоточить изоляцию и создать электрический контакт.

Рис. 2.10

• Jackscrew — винт для механического соединения двух частей разъёма
  Винт, прикреплённый к одной половине разъёма, состоящего из двух частей, и используемый для закрепления обоих половин вместе. Он наиболее часто применяется в разъёмах типа D-type.
• Kinked Tail — изогнутые заделанные концы
  Особенности выводов разъёма для сборки на печатной плате. Выводы имеют конфигурацию изогнутой формы, что удерживает их в отверстиях платы перед процессом пайки.
• LIF — Low Insertion Force
• Mate (Mating) — стыковка
  Соединение двух частей разъёма.
• Mating/Unmating Force — см. Engagement and Separation Force
• Mating Cycles — количество циклов соединения
  Механический процесс соединения и разъединения разъёма. Цикл включает одно соединение с последующим разъединением. Количество безотказных циклов соединения зависит от толщины покрытия золотом стыковочной части контактов. Этот термин определяет возможный срок службы разъёма.
• Mixed Connector — смешанный разъём
  Разъём, имеющий более чем один тип контактов. Например, разъём, содержащий ножевые контакты для повышенных токов и сигнальные контакты для подключения коаксиального и/или оптоволоконного кабеля.
• Modular Jack — модульное гнездо
  Стандартный гнездовой разъём для кабеля типа «витая пара».
• Modular Plug — модульная вилка
  Стандартный штыревой разъём для кабеля типа «витая пара».
• Panel Cutout — вырез в панели
  Отверстие, вырезанное в панели для монтажа разъёма. Может также иметь отверстия для крепежных винтов.
• Pitch — шаг
  Номинальное расстояние между центрами соседних проводников.
• Polarity — полярность
  Большинство разъёмов можно соединять только в одном направлении. Эта особенность называется полярностью, а разъёмы, которые позволяют избежать неправильного соединения, называются поляризованными.
• Press-Fit Contact (Compliant Pin) — разъёмы, устанавливаемые на плату под давлением
  Технологический процесс установки разъёма на плате, не требующий процесса пайки. Выводы разъёма устанавливаются в отверстия платы и, изменяя свою форму под давлением, обеспечивают электрический контакт.
• Pre-Mating Contact — контакт, модифицированный для соединения
  Разъёмы с модифицированными контактами (например, большей длины) используются в случаях, когда необходимо, чтобы один или более контактов разъёма замыкались перед или размыкались после остальных контактов разъёма.
• Removable Contact — контакт разъёмного соединения
  Контакт, который может быть механически установлен или изъят из разъёма. Чаще всего, для установки контакта или его снятия для ремонта или замены необходимы специальные приспособления.
• RJ11
  6-контактный модульный разъём, который широко используется в телефонном оборудовании.
• RJ45
  8-контактный модульный соединитель с вилкой и разъёмом, который широко используется в локальных и глобальных сетях.
• Selective Plating — неоднородное покрытие
  Покрытие золотом контактов разъёма на стыковочных поверхностях контакта и покрытие оловом выводов, предназначенных для пайки на печатной плате.
• Shield — экран
  Металлический экран, используемый для защиты от электростатических и электромагнитных помех.
• Solder Cup — выводы разъёма, предназначенные для пайки провода
  Тип выводов разъёма, предназначенных для пайки провода и содержащих выемку для установки провода перед пайкой.
• Standoff — поднятие разъёма над печатной платой
  Механическое изменение в нижней части корпуса разъёма, обеспечивающее воздушный зазор между корпусом и печатной платой.
• Strain Relief Clamp — зажим кабеля
  Приспособление или часть разъёма, которая используется с целью защиты от механических стрессов на кабель и разъём.
• Snap-On — защёлкивание
  Быстрое снятие и присоединение одной части к другой. Например, некоторые разъёмы имеют защёлкивающиеся пластмассовые части для обеспечения быстрого и удобного монтажа.
• Surface Mount Compatible (SMC) — поддерживающий поверхностный монтаж
  Процесс сборки, в котором компоненты, требующие отверстий в печатных платах, изготовлены из материалов, выдерживающих высокую температуру поверхностного монтажа, что позволяет избежать дополнительного процесса «пайки волной».
• Surface Mount Technology (SMT) — технология поверхностного монтажа
  Электрическое соединение компонентов на поверхности печатной платы без использования отверстий в них.
• Through-Hole Mounting — монтаж в отверстия
  Электрическое соединение компонентов через отверстия печатной платы.
• ZIF (Zero Insertion Force) — соединение с нулевым усилием
  Соединение кабеля с разъёмом без механических усилий.

ВЕДУЩИЕ ПРОИЗВОДИТЕЛИ РАЗЪЁМОВ

3M www.3m.com

Amphenol www.amphenol.com

AVX ELCO www.avx.com

Bel Fuse www.belfuse.com

Binder www.binder-connector.com

Conec www.conec.com

ERNI www.erni.com

FCI www.fci.com

Fujitsu www.fujitsu.com

Harting www.harting.com

Harwin www.harwin.com

Hirose Electric www.hirose-connectors.com

ITT Cannon www.ittcannon.com

JAE Electronics www.jae.com

JST www.jst.com

Lemo www.lemo.com

Molex www.molex.com

Positronic www.connectpositronic.com

Preci-Dip www.precidip.com

Pulse Electronics www.pulseelectronics.com

Samtec www.samtec.com

TE Connectivity www.te.com

Würth Elektronik www.we-online.com
