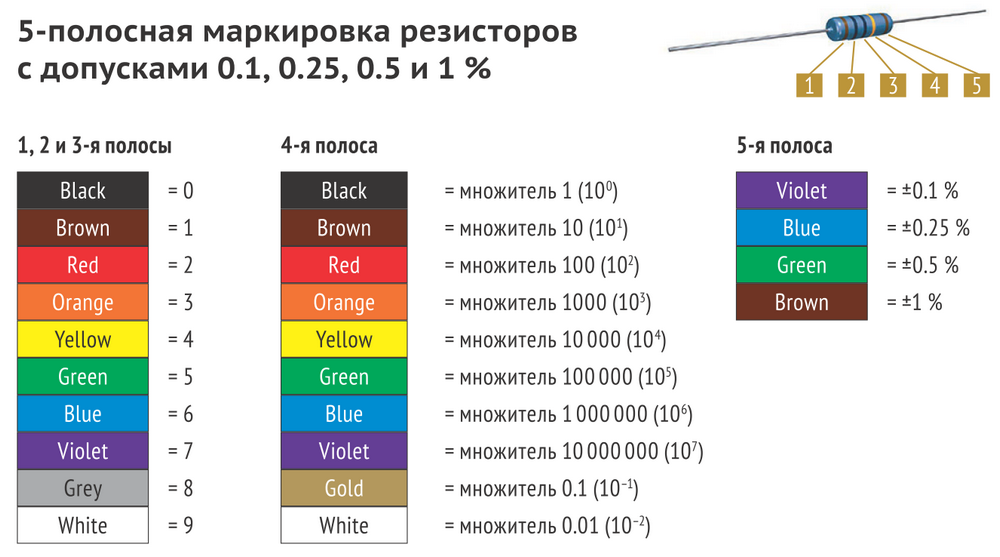

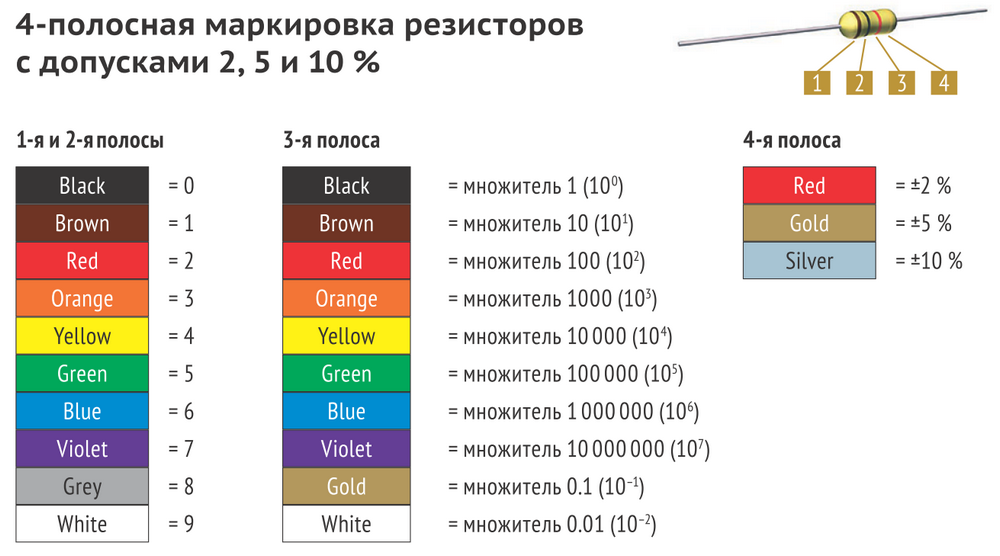

2.6 Резисторы



Табл. 2.24. Стандартные значения сопротивлений E6/E12/E24/E48/E96/E192

E6

1.0

—

1.5

—

2.2

—

3.3

—

4.7

—

6.8

—

E12

1.0

1.2

1.5

1.8

2.2

2.7

3.3

3.9

4.7

5.6

6.8

8.2

E24

1.0

1.1

1.2

1.3

1.5

1.6

1.8

2.0

2.2

2.4

2.7

3.0

3.3

3.6

3.9

4.3

4.7

5.1

5.6

6.2

6.8

7.5

8.2

9.6





E48

1.00

1.05

1.10

1.15

1.21

1.27

1.33

1.40

1.47

1.54

1.62

1.69

1.78

1.87

1.96

2.05

2.15

2.26

2.37

2.49

2.61

2.74

2.87

3.01

3.16

3.32

3.48

3.65

3.83

4.02

4.22

4.42

4.64

4.87

5.11

5.36

5.62

5.90

6.19

6.49

6.81

7.15

7.50

7.87

8.25

8.66

9.09

9.53









E96

1.00

1.02

1.05

1.07

1.10

1.13

1.15

1.18

1.21

1.24

1.27

1.30

1.33

1.37

1.40

1.43

1.47

1.50

1.54

1.58

1.62

1.65

1.69

1.74

1.78

1.82

1.87

1.91

1.96

2.00

2.05

2.10

2.15

2.21

2.26

2.32

2.37

2.43

2.49

2.55

2.61

2.67

2.74

2.80

2.87

2.94

3.01

3.09

3.16

3.24

3.32

3.40

3.48

3.57

3.65

3.74

3.83

3.92

4.02

4.12

4.22

4.32

4.42

4.53

4.64

4.75

4.87

4.99

5.11

5.23

5.36

5.49

5.62

5.76

5.90

6.04

6.19

6.34

6.49

6.65

6.81

6.98

7.15

7.32

7.50

7.68

7.87

8.06

8.25

8.45

8.66

8.87

9.09

9.31

9.53

9.76

















E192

1.00

1.01

1.02

1.04

1.05

1.06

1.07

1.09

1.10

1.11

1.13

1.14

1.15

1.17

1.18

1.20

1.21

1.23

1.24

1.26

1.27

1.29

1.30

1.32

1.33

1.35

1.37

1.38

1.40

1.42

1.43

1.45

1.47

1.49

1.50

1.52

1.54

1.56

1.58

1.60

1.62

1.64

1.65

1.67

1.69

1.72

1.74

1.76

1.78

1.80

1.82

1.84

1.87

1.89

1.91

1.93

1.96

1.98

2.00

2.03

2.05

2.08

2.10

2.13

2.15

2.18

2.21

2.23

2.26

2.29

2.32

2.34

2.37

2.40

2.43

2.46

2.49

2.52

2.55

2.58

2.61

2.64

2.67

2.71

2.74

2.77

2.80

2.84

2.87

2.91

2.94

2.98

3.01

3.05

3.09

3.12

3.16

3.20

3.24

3.28

3.32

3.36

3.40

3.44

3.48

3.52

3.57

3.61

3.65

3.70

3.74

3.79

3.83

3.88

3.92

3.97

4.02

4.07

4.12

4.17

4.22

4.27

4.32

4.37

4.42

4.48

4.53

4.59

4.64

4.70

4.75

4.81

4.87

4.93

4.99

5.05

5.11

5.17

5.23

5.30

5.36

5.42

5.49

5.56

5.62

5.69

5.76

5.83

5.90

5.97

6.04

6.12

6.19

6.26

6.34

6.42

6.49

6.57

6.65

6.73

6.81

6.90

6.98

7.06

7.15

7.23

7.32

7.41

7.50

7.59

7.68

7.77

7.87

7.96

8.06

8.16

8.25

8.35

8.45

8.56

8.66

8.76

8.87

8.98

9.09

9.20

9.31

9.42

9.53

9.65

9.76

9.88

Данная таблица EIA (Electronic Industries Association) и IEC (International Technical Commission) устанавливает стандартные значения сопротивлений при различных допусках для номинальных значений. Номер после буквы «E» определяет число возможных значений в каждой декаде. Так, E12 содержит 12 номинальных значений, E24 — 24 номинальных значения и т. д. Приведенная таблица указывает стандартные значения для каждой декады между 1 и 10 для всех диапазонов — миллиом, ом, килоом и т. д.

Стандартные значения в каждой декаде любого диапазона могут быть получены просто делением и умножением указанных в таблице величин на 10 в соответствующей степени.

  • Е6 — для стандартных значений с допуском ±20 % (используется крайне редко).
  • Е12 — с допуском ±10 %.
  • Е24 — с допуском ±5 %.
  • Е48 — с допуском ±2 %.
  • Е96 — с допуском ±1 %.
  • Е192 — с допуском ±0.5 %, ±0.25 %, ±0.1 %.

ЧИП-РЕЗИСТОРЫ

Табл. 2.25

Размер чипа

Допустимая мощность при температуре 70 °C

Maксимальный ток для резисторов
Zero-Ohm (Jumpers), А

Inch

Metric

W

mW

0201

0603

1/20

50

1.0

0402

1005

1/16

63

1.5

0603

1608

1/10

100

2.0

0805

2012

1/8

125

2.5

1206

3216

1/4

250

3.5

1210

3225

1/3

330

5.0

2010

5025

1/2

500

6.0

2512

6332

1

1000

7.0

Стандартный температурный коэффициент (TCR), ppm/°C:

  • ±100 ppm для резисторов с допуском ±1 %;
  • ±200 ppm для резисторов с допуском ±5 %.

Резисторы с низкими значениями сопротивлений (менее 10 Ом) имеют более высокий температурный коэффициент.

МАРКИРОВКА ЧИП-РЕЗИСТОРОВ

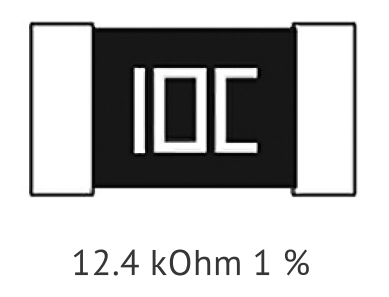

Чип-резисторы размером 0402 и меньше не маркируются. Маркировка 10С: «10» соответствует сопротивлению «124», а «С» — множителю «100».

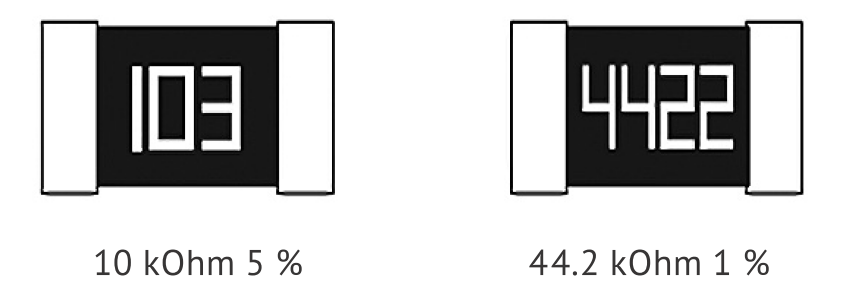

Маркировка чип-резисторов с допусками 1 и 5 % для размеров 0805 и более, а также резисторов 0603 с допуском 5 %

Маркировка чип-рези- сторов 0603 с допуском 1 % в соответствии с таблицей EIA-96

Табл. 2.26 показывает двухзначный код маркировки для величины сопротивления из трёх цифр с добавлением кода в виде одной из следующих букв, выполняющих роль множителя:

Y = 10–2

X = 10–1

A = 100

B = 101

C = 102

D = 103

E = 104

F = 105

Табл. 2.26

Code

R Value

Code

R Value

Code

R Value

Code

R Value

Code

R Value

Code

R Value

Code

R Value

Code

R Value

01

100

13

133

25

178

37

237

49

316

61

422

73

562

85

750

02

102

14

137

26

182

38

243

50

324

62

432

74

576

86

768

03

105

15

140

27

187

39

249

51

332

63

442

75

590

87

787

04

107

16

143

28

191

40

255

52

340

64

453

76

604

88

806

05

110

17

147

29

196

41

261

53

348

65

464

77

619

89

825

06

113

18

150

30

200

42

267

54

357

66

475

78

634

90

845

07

115

19

154

31

205

43

274

55

365

67

487

79

649

91

866

08

118

20

158

32

210

44

280

56

374

68

499

80

665

92

887

09

121

21

162

33

215

45

287

57

383

69

511

81

681

93

909

10

124

22

165

34

221

46

294

58

392

70

523

82

698

94

931

11

127

23

169

35

226

47

301

59

402

71

536

83

715

95

953

12

130

24

174

36

232

48

309

60

412

72

549

84

732

96

976

ВЕДУЩИЕ ПРОИЗВОДИТЕЛИ РЕЗИСТОРОВ

BI Technologies www.bitechnologies.com

Bourns www.bourns.com

IRC (ТТ Electronics) ttelectronicsresistors.com

KOA www.koanet.co.jp/en

Ohmite www.ohmite.com

Panasonic industrial.panasonic.com

RCD Components www.rcdcomponents.com

Stackpole Electronics, Inc. (SEI) www.seielect.com

Susumu www.susumu.co.jp/english

TE Connectivity www.te.com

Vishay www.vishay.com

Yageo www.yageo.com
