2.4 Корпуса диодов, транзисторов и простейших интегральных микросхем

Полупроводниковые компоненты выпускаются в разнообразных корпусах, в зависимости от их назначения, технологии, допустимой мощности и размеров. Отличаясь большим разнообразием, их корпуса (а особенно для дискретных полупроводников — диодов и транзисторов) имеют много различных наименований, включая и такие, которые отличаются между собой, но в итоге определяют один и тот же тип корпуса. Это объясняется тем, что существует несколько стандартов, присваивающих наименования для корпусов полупроводниковых компонентов:

JEDEC — Joint Electron Device Engineering Council (новое название Solid State Technology Association);
JEITA — Japan Electronics and Information Technology Industries Association;
EIAJ — Electronic Industries Association of Japan.

Как правило, один и тот же корпус компонента имеет несколько названий, но в спецификациях компонента (Data Sheet) того или иного изготовителя приводится лишь одно название по его усмотрению. Это создаёт серьёзную проблему, причём как для разработчиков электронных схем, так и для закупщиков.

Инженер-разработчик должен стремиться к тому, чтобы каждый стандартный компонент в изделии имел не менее двух изготовителей, чтобы избежать проблемы длительных сроков поставки и добиться снижения стоимости. Что касается закупщика, то, обнаружив иное название корпуса в предлагаемом заменителе, он автоматически «забракует» его, несмотря на то что ему мог быть предложен на 100 % идентичный компонент, а возможно, и с более низкой ценой. С такой же путаницей сталкиваются и многие дистрибьюторы полупроводниковых компонентов.

Данная серьёзная проблема усугубляется ещё и тем, что каждый японский изготовитель таких компонентов (Toshiba, Panasonic, Renesas, ROHM) присваивает корпусу компонента своё собственное наименование, с упоминанием японского стандарта или без него. В итоге, наиболее популярные корпуса имеют 5—6 различных наименований, а иногда и более.

В данном справочном пособии предпринята попытка решить эту проблему. В таблицах 2.19 и 2.20 приведена следующая подробная информация:

данные о наименованиях корпусов;
в каждой строке даны различные наименования для одного и того же корпуса;
для удобства и наглядности для каждого корпуса приведен в качестве справочной информации чертёж с видом корпуса, его внешними размерами и расстоянием между выводами.

Номер чертежа корпуса	JEDEC/JEITA/EIAJ и другие наименования	Наименования корпусов японских изготовителей
Номер чертежа корпуса	JEDEC/JEITA/EIAJ и другие наименования	Toshiba	Panasonic	Renesas	ROHM
1	TO-236AB/SOT-23	S-Mini	NMini3-R1-B		SSD3 (Diodes) SST3 (Transistors)
2	TO-243/SC-62 SOT-89-3	PW-Mini	MiniP3-F2-B	UPAK	MPT3
3	SOT-343/SC-82	USQ	SMini4-F3-B (Flat)	CMPAK-4	UMD4
4	SOT-323F/SC-85	UFM	SMini3-F2-B		UMD3F (Diodes) UMT3F (Transistors)
5	TO-236AA/SC-59A SOT-346	TSM	Mini3-G3-B	MPAK-3	SMD3 (Diodes) SMT3 (Transistors)
6	TSOP-5/SC-74A SOT-25, SOT-753	SMV	Mini5-G3-B	MPAK-5	SMD5 (Diodes) SMT5 (Transistors)
7	TSOP-6/SOT-23-6 SOT-26, SOT-457, SC-74	SM6	Mini6-G4-B	MPAK-6	SMD6 (Diodes) SMT6 (Transistors)
8	SOT-553F/SC-107BB SOT-665	ESV	SSMini5-F4-B		EMD5 (Diodes) EMT5 (Transistors)
9	SOT-563F/SC-89-6 SC-107C, SOT-666	ES6	SSMini6-F3-B		EMD6 (Diodes) EMT6 (Transistors)
10	TO-263/SC-83 D2PAK	D2PAK		LDPAK(S)	LPDS (Diodes) LPTS (Transistors)
11	TO-252/SC-63/SOT-428 DPAK	DPAK	U-G2	DPAK(S)	CPD (Diodes) CPT3 (Transistors)
12	SOT-223/SC-73 TO-261			SOT-223	SOT223-4F
13	SOT-323/SC70-3	USM	SMini3-G1-B	CMPAK-3 SSP-3(NEC)	UMD3 (Diodes) UMT3 (Transistors)
14	SC70-5/SC-88A SOT-353, TSSOP-5	USV	SMini5-G1-B	CMPAK-5 SSP-5 (NEC)	UMD5 (Diodes) UMT5 (Transistors)
15	SC70-6/SC-88 SOT-363, TSSOP-6	US6	SMini-6-G1-B	CMPAK-6 SSP-6 (NEC)	UMD6 (Diodes) UMT6 (Transistors)
16	SOT-523/SC-75A SOT-416	SSM	SSMini3-G1-B	SMPAK	EMD3 (Diodes) EMT3 (Transistors)
17	SOT-523F/SC-89-3 SOT-490	ESM	SSMini3-F3-B	TUSM	EMD3F (Diodes) EMT3F (Transistors)
18	SOT-543/SC107-A				EMD4
19	SOT-723F/SC-105AA	VESM	SSSMini3-F2-B		VMD3 (Diodes) VMT3 (Transistors)
20	SOT-963	fS6	SSSMini6-F1-B
21	TO-253/SC-61 SOT-143, SOT-24	SMQ	Mini4-G4-B	MPAK-4
22	SOT-883/SC-101	CST3	ML3-N4-B		DFN1006-3

Указанная подробная информация о корпусах дискретных полупроводников не претендует на максимальную полноту, но охватывает большинство наиболее распространённых корпусов. Это поможет инженерным подразделениям предприятий избежать возможных ошибок как при выборе компонентов, так и при поиске их эквивалентных заменителей. Она также поможет отделам закупок и дистрибьюторам правильно ориентироваться во множестве различных наименований корпусов полупроводниковых компонентов.

РАСПРОСТРАНЁННЫЕ КОРПУСА ДИОДОВ, ТРАНЗИСТОРОВ И ПРОСТЕЙШИХ ИНТЕГРАЛЬНЫХ МИКРОСХЕМ*

*Размеры на чертежах (в мм) указаны в качестве справочной информации

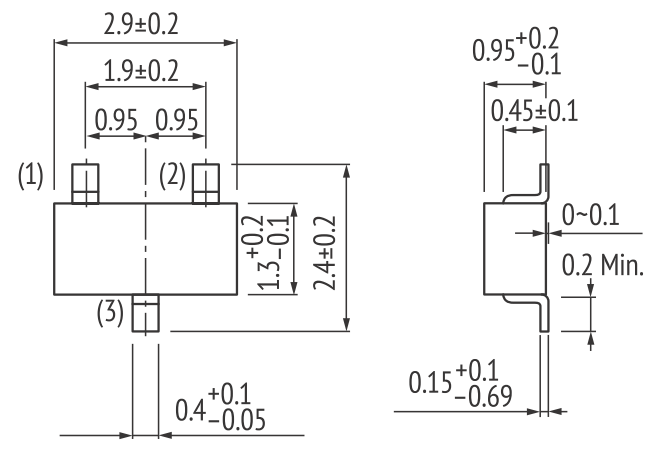

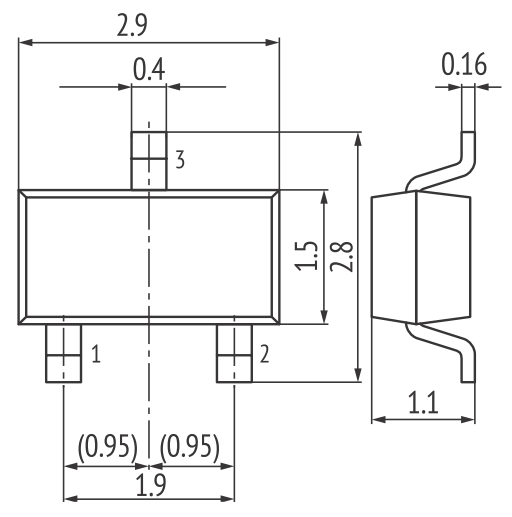

1. TO-236AB, SOT-23

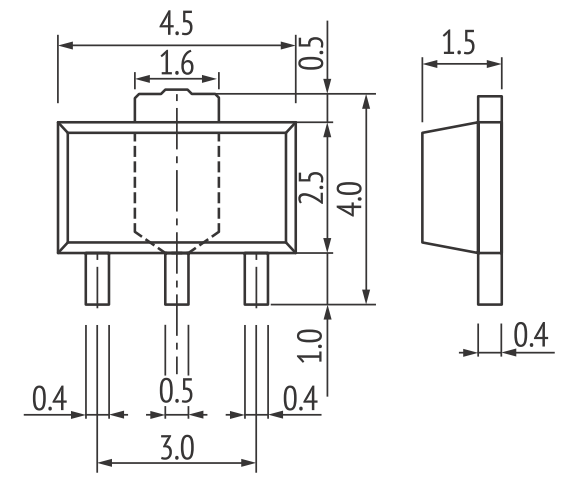

2. TO-243, SOT-89-3, SC-62

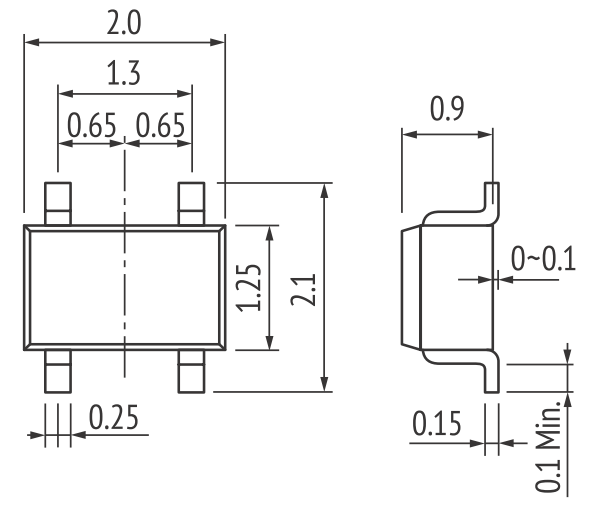

3. SOT-343, SC-82

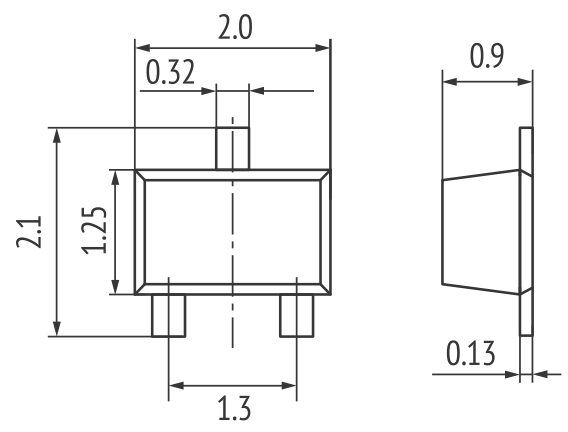

4. SOT-323F, SC-85

5. TO-236AA, SOT-346, SC-59A

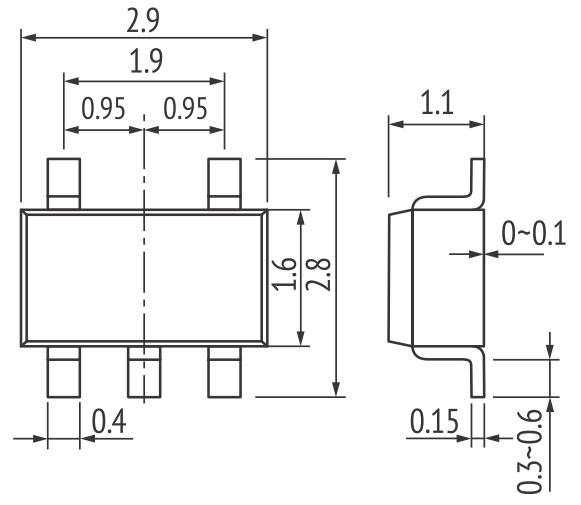

6. TSOP-5, SOT-25, SC-74A

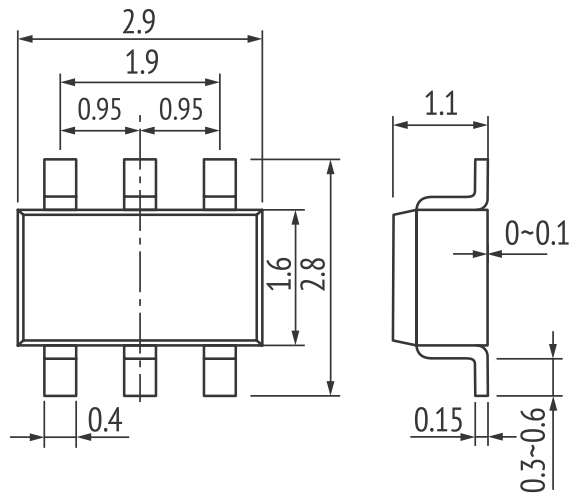

7. TSOP-6, SOT-457, SOT-26, SC-74, SOT-23-6

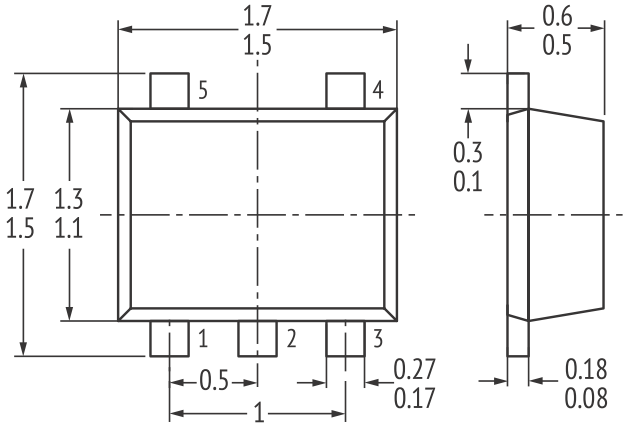

8. SOT-553F, SOT-665, SC-107BB

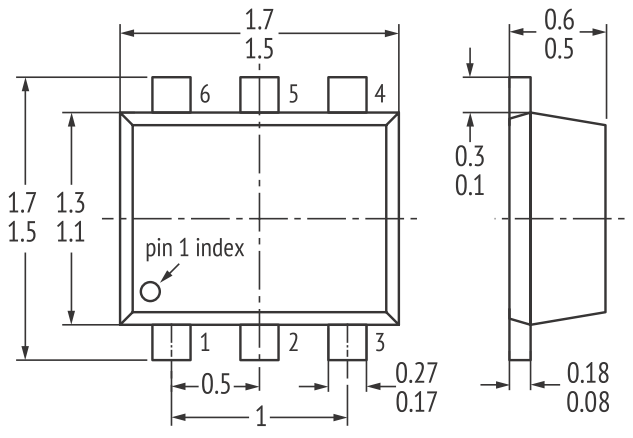

9. SOT-563F, SC-89-6, SC-107C, SOT-666

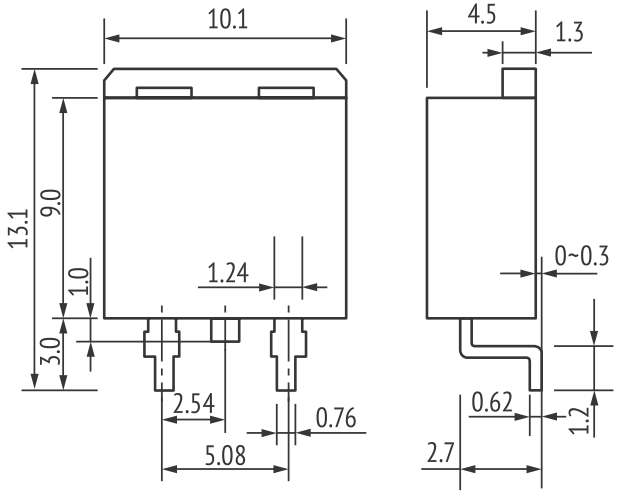

10. TO-263, D2PAK, SC-83

11. TO-252, SOT-428, DPAK, SC-63

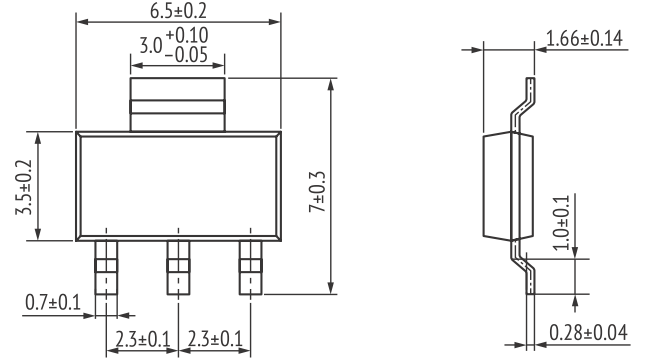

12. SOT-223, SC-73, TO-261

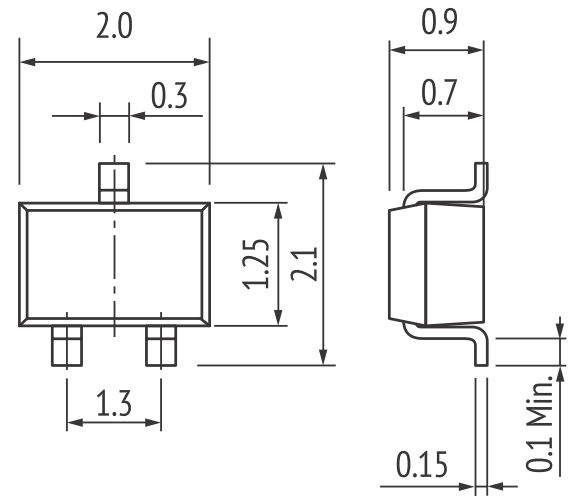

13. SOT-323, SC70-3

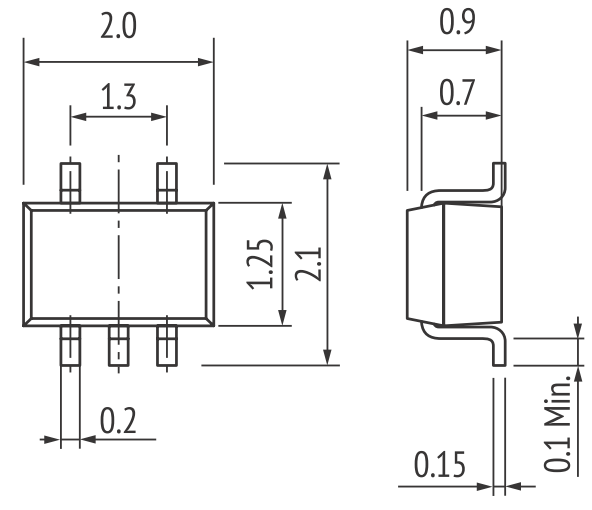

14. SOT-353, TSSOP-5, SC70-5, SC-88A

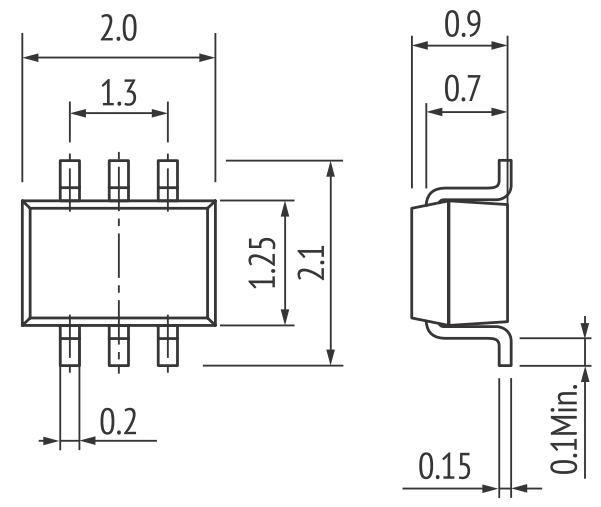

15. SOT-363, TSSOP-6, SC70-6, SC-88

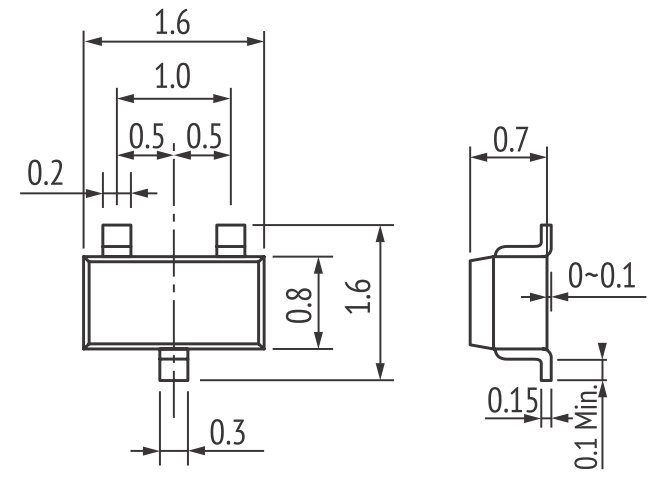

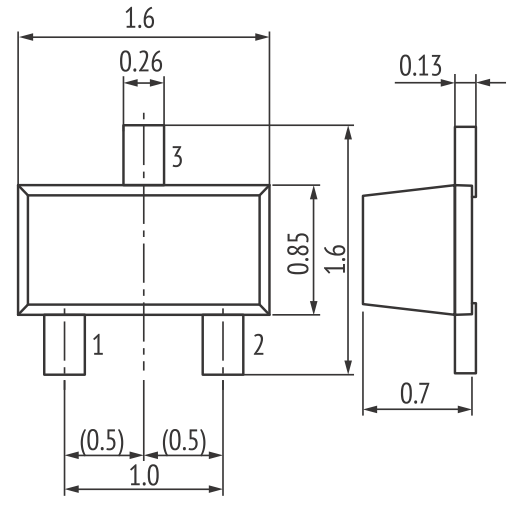

16. SOT-523, SOT-416, SC-75A

17. SOT-523F, SOT-490, SC-89-3

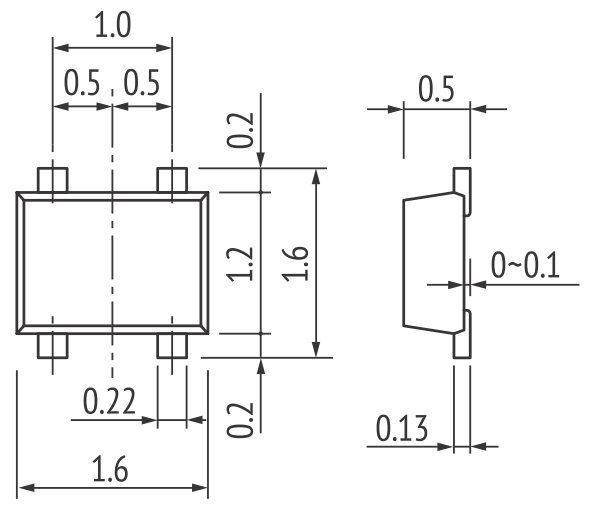

18. SOT-543, SC-107A

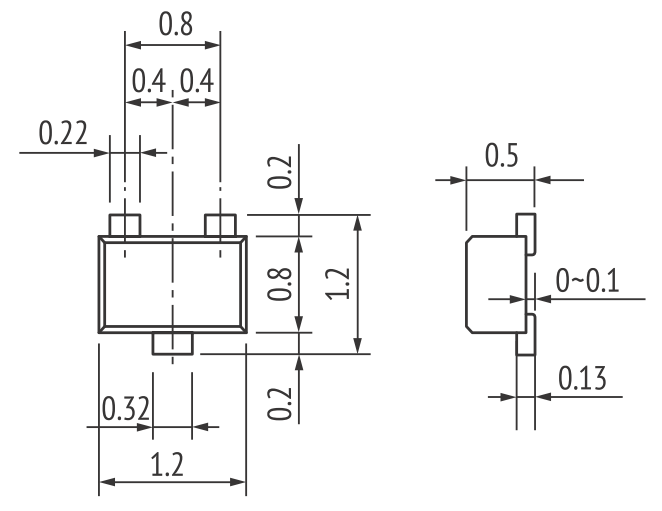

19. SOT-723F, SC-105AA

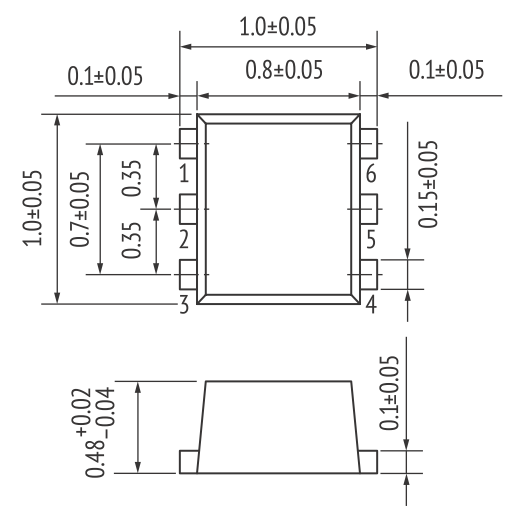

20. SOT-963

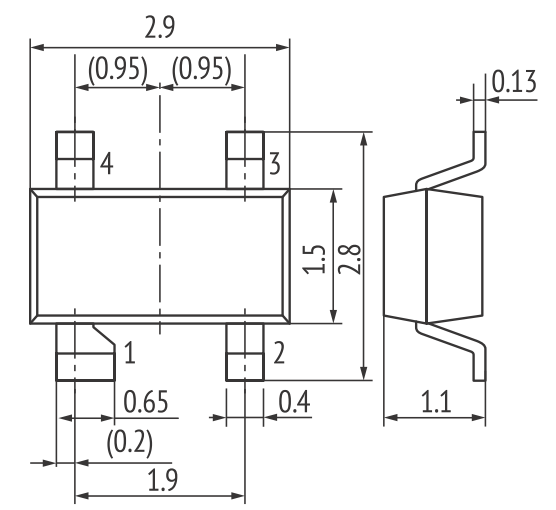

21. TO-253, SOT-24, SOT-143, SC-61

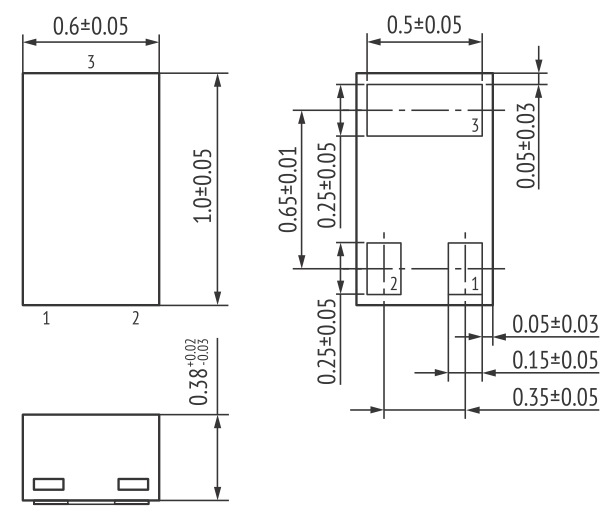

22. SOT-883, SC-101

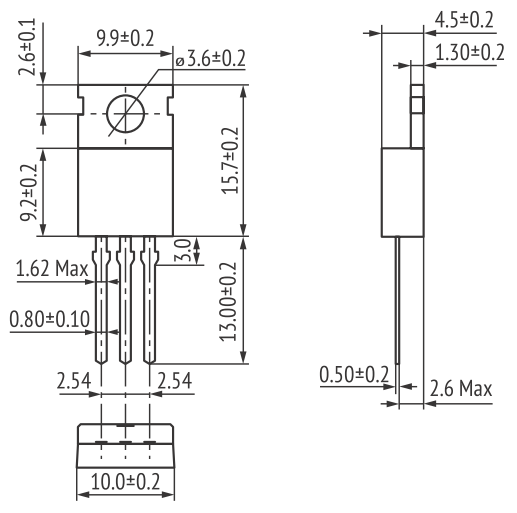

23. TO-220AB, SC-46, SOT78, MP-25 (NEC)

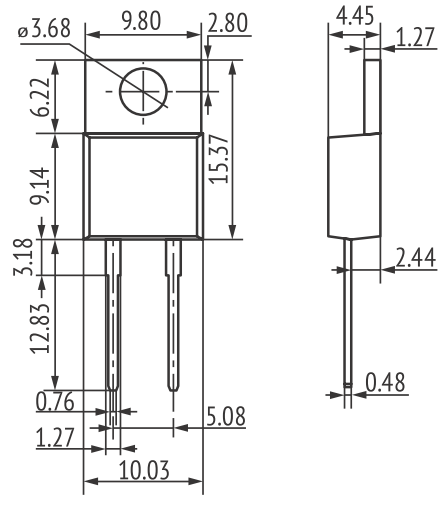

24. TO-220AC, SOD59

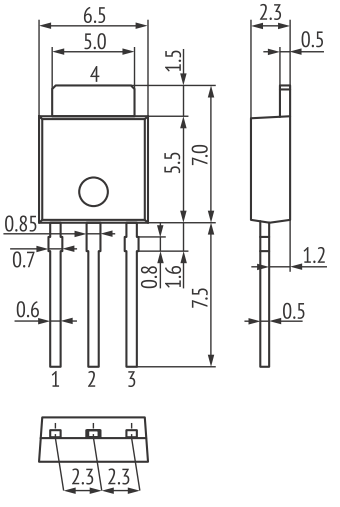

25. TO-251, IPAK, SC-64, MP-3 (NEC), SOT-533

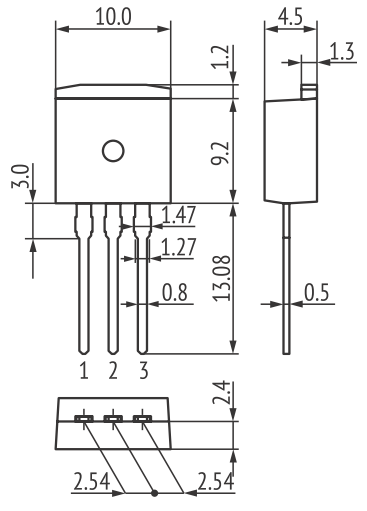

26. TO-262, I²PAK, SOT-226

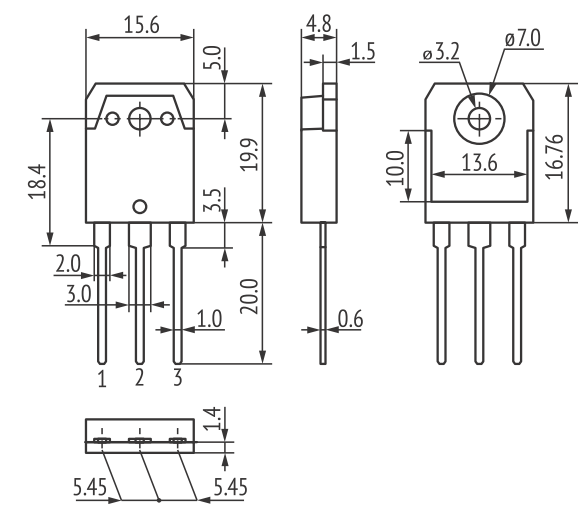

27. TO-247, TO-3P, SC-65, MP-88 (NEC), SOT-199

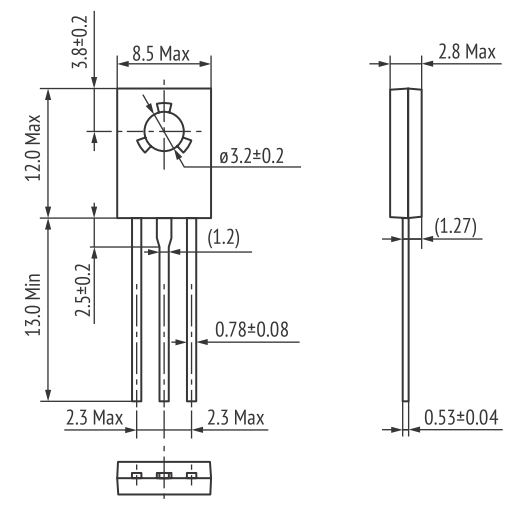

28. TO-126, SOT32, MP-5 (NEC)

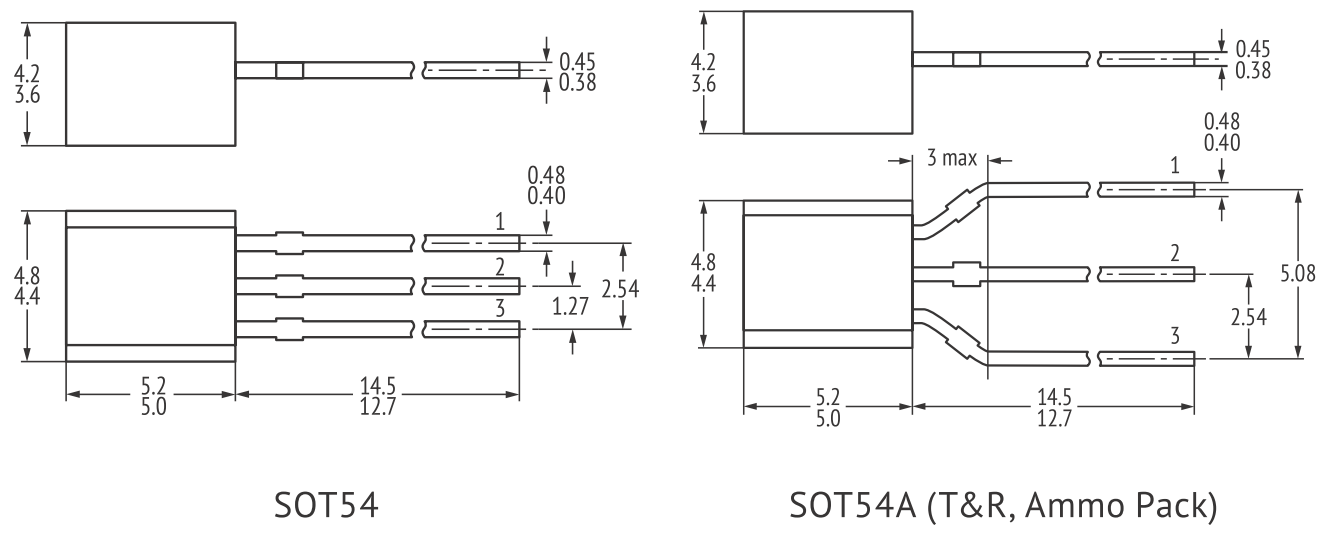

29. TO-92, SC-43, TO-226, SOT54/54A

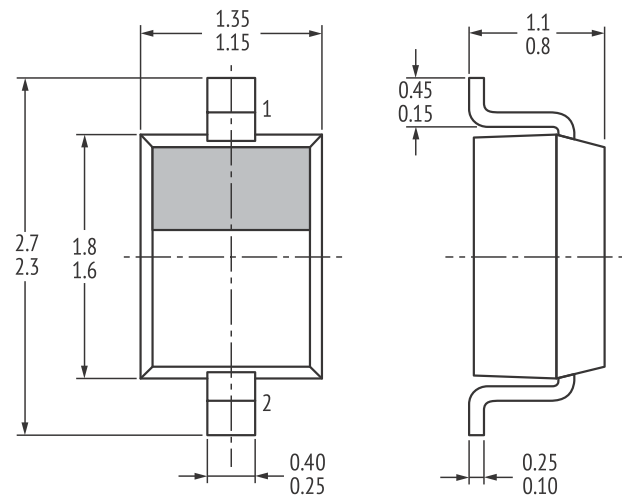

КОРПУСА ДИОДОВ (С ДВУМЯ ВЫВОДАМИ) С РАЗЛИЧНЫМИ НАИМЕНОВАНИЯМИ

Табл. 2.20

Номер чертежа корпуса	JEDEC/JEITA/ EIAJ и другие наименования	Наименования корпусов японских изготовителей
Номер чертежа корпуса	JEDEC/JEITA/ EIAJ и другие наименования	Toshiba	Panasonic	Renesas	ROHM

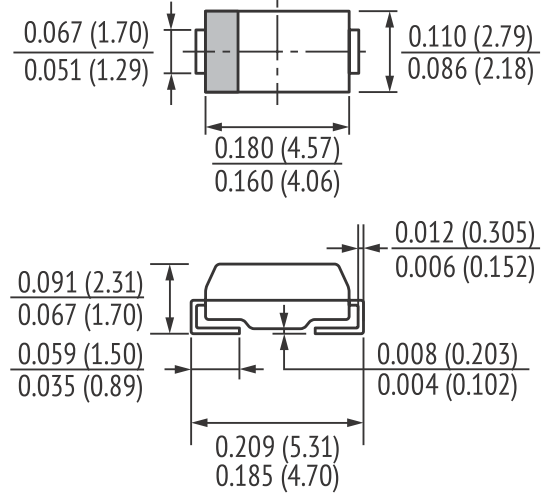

1	SMA (DO-214AC)				PMDS

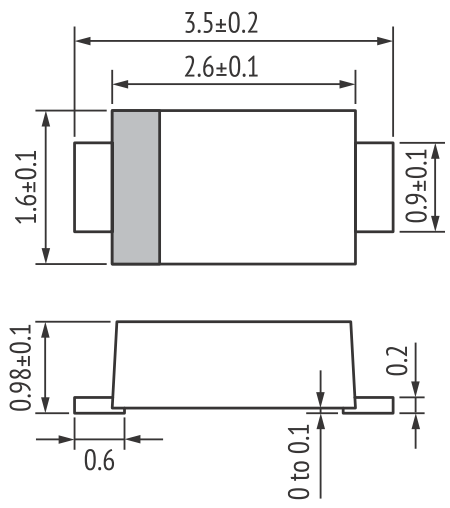

2	SOD-123

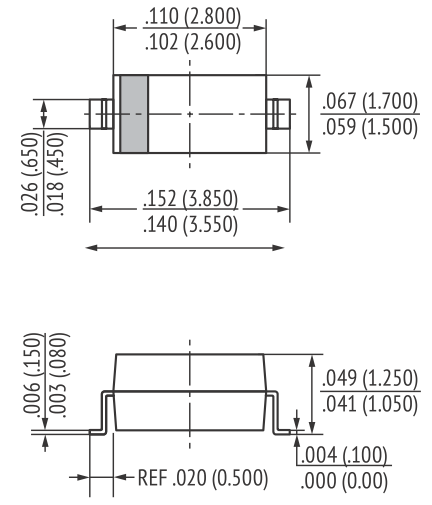

3	SOD-123F/SC-109D	S-FLAT	Mini2-F4-B	SPM	PMDU

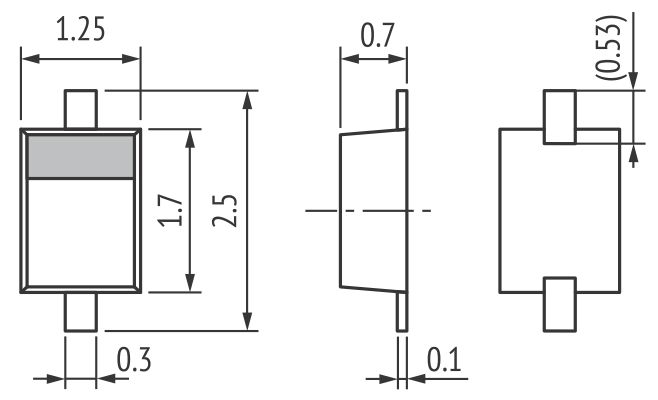

4	SOD-323/SC-76	USC		URP, SSP (NEC)
5	SOD-323F/SC-90A		SMini-2-F5-B	URP-F	UMD2
6	SOD-523F/SC-79	ESC	SSMini2-F5-B	UFP	EMD2

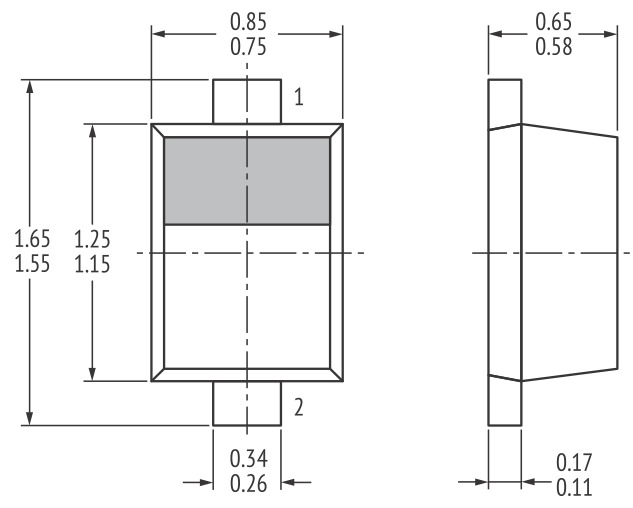

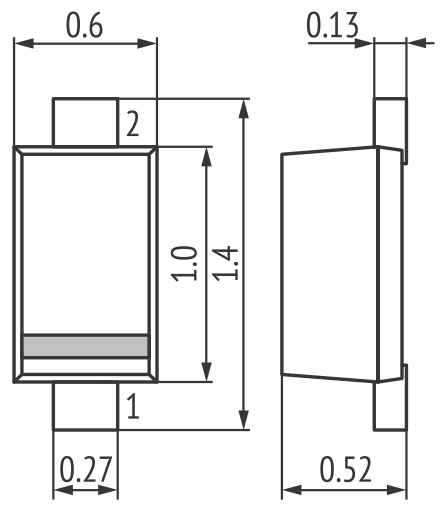

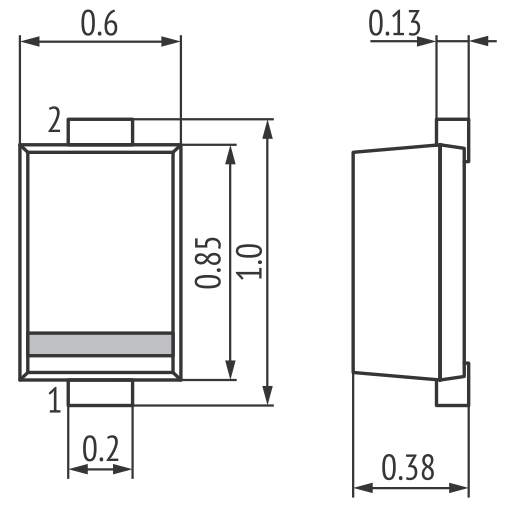

7	SOD-723/SC-104A	sESC	SSSMini2-F4-B	SFP	VMD2
8	SOD-923/SC-116A	fSC	USSMini2-F2-B	EFP	VMN2

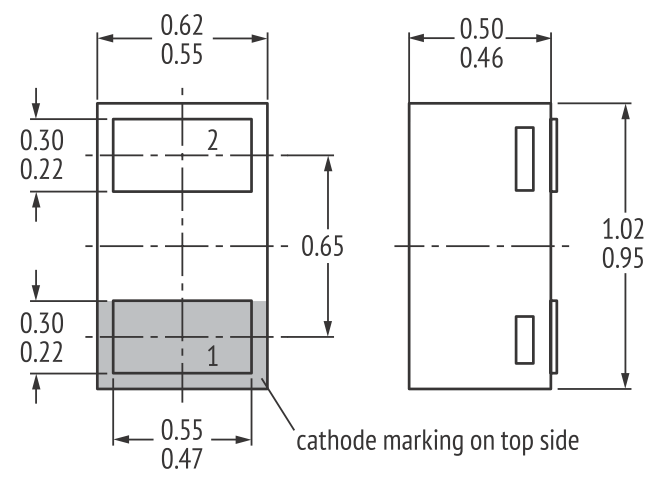

9	SOD-882	CST2	ML2-N3-B
