3.9 Телекоммуникационные системы и сети передачи данных. Международные стандарты
Рассмотренные выше компоненты защиты помогают изготовителям электронных изделий выполнить требования международных стандартизирующих организаций по защите от повышенных напряжений и молний. Эта защита предусматривается на двух уровнях:
- первоначальная защита (Primary Protection);
- вторичная защита (Secondary Protection).
Целью первоначальной защиты, устанавливаемой обычно снаружи зданий, является предотвращение поступления повышенных токов и напряжений в существующую структуру зданий или оборудования. Основными компонентами для такой защиты, как правило, являются газоразрядные трубки, ограничивающие стрессы с очень высокой энергией.
Средства вторичной защиты ограничивают напряжение и ток до приемлемого уровня и располагаются непосредственно в самом оборудовании и устройствах, при этом для большей эффективности вторичная защита должна быть согласована с первоначальной. Основные требования к защите электронного оборудования установлены следующими стандартами:
TELCORDIA GR-1089-CORE
Electromagnetic Compatibility and Electrical Safety — Generic Criteria for Network Telecommunications Equipment
Данный стандарт, с прежним названием Bellcore GR-1089 и в основном обязательный для США, устанавливает требования по электромагнитной совместимости EMC (Electro Magnetic Compatibility) и электрической безопасности, необходимые для надежного функционирования электронного оборудования.
Стандарт распространяется на оборудование, используемое в центральных телефонных станциях (COs — Central Offices), внешних линиях коммуникаций (Outside Locations) и в помещениях пользователей (CPs — Customer Premises).
Установленные стандартом тесты относятся к следующим двум уровням:
- 1-й уровень — оборудование должно выдержать тесты и функционировать по их окончании;
- 2-й уровень — оборудование может быть повреждено, но с предотвращением пожара и обеспечением электрической безопасности. Тесты данного уровня не требуют продолжения нормального функционирования или возврата к нему.
TELECOMMUNICATIONS INDUSTRY ASSOCIATION — TIA-968-B*
Telecommunications. Telephone Terminal Equipment.
Technical Requirements for Connection of Terminal Equipment to the Telephone Network
* Ранее известный как FCC Part 68
Целью стандарта TIA-968-B является обеспечение единообразных требований для защиты телефонной сети от любого повреждения или помех, связанных с подключением к сети оконечного оборудования.
Данный стандарт действует в США и Канаде, а также принят к исполнению в различных странах мира, использующих его полностью или частично.
UL/EN/IEC 60950-1**
Information Technology Equipment — Safety.
Part 1: General Requirements
** Ранее известный как UL1950
Данный стандарт безопасности, действующий практически во всех странах мира, применим к оборудованию ITE (Information Technology Equipment) в инфраструктуре и у пользователей. Он устанавливает требования, предназначенные уменьшить риски пожара, поражения электрическим током или ранений при использовании оборудования. Стандарт и его тесты принимают во внимание не только нормальные условия функционирования оборудования и его отдельных устройств, но также и возможные аварийные ситуации, последующие неисправности, предвидимое неправильное использование, а также влияние внешних факторов, таких как температура, влажность, загрязнение и повышенные напряжения в основных источниках питания. Стандарт UL60950-1 применим также и для предназначенных к использованию в ITE компонентов, модулей и сборок, например таких как источники питания. При этом не предполагается, что эти компоненты и сборки должны соответствовать всем требованиям стандарта, однако при условии, что в самом оборудовании обеспечено полное соответствие стандарту.
INTERNATIONAL TELECOMMUNICATIONS UNION
ITU Recommendations K.20/K.21/K.45/K.44
ITU является специализированным органом Объединенных Наций, занимающимся гармонизацией международных стандартов в телекоммуникационной области. Стандарты ITU признаны странами Европы и Дальнего Востока. ITU-T, стандартизирующий сектор ITU, разработал основополагающие тестовые методы, охватывающие различные условия окружающей среды, чтобы предсказать жизнеспособность оборудования.
Основными являются следующие стандарты:

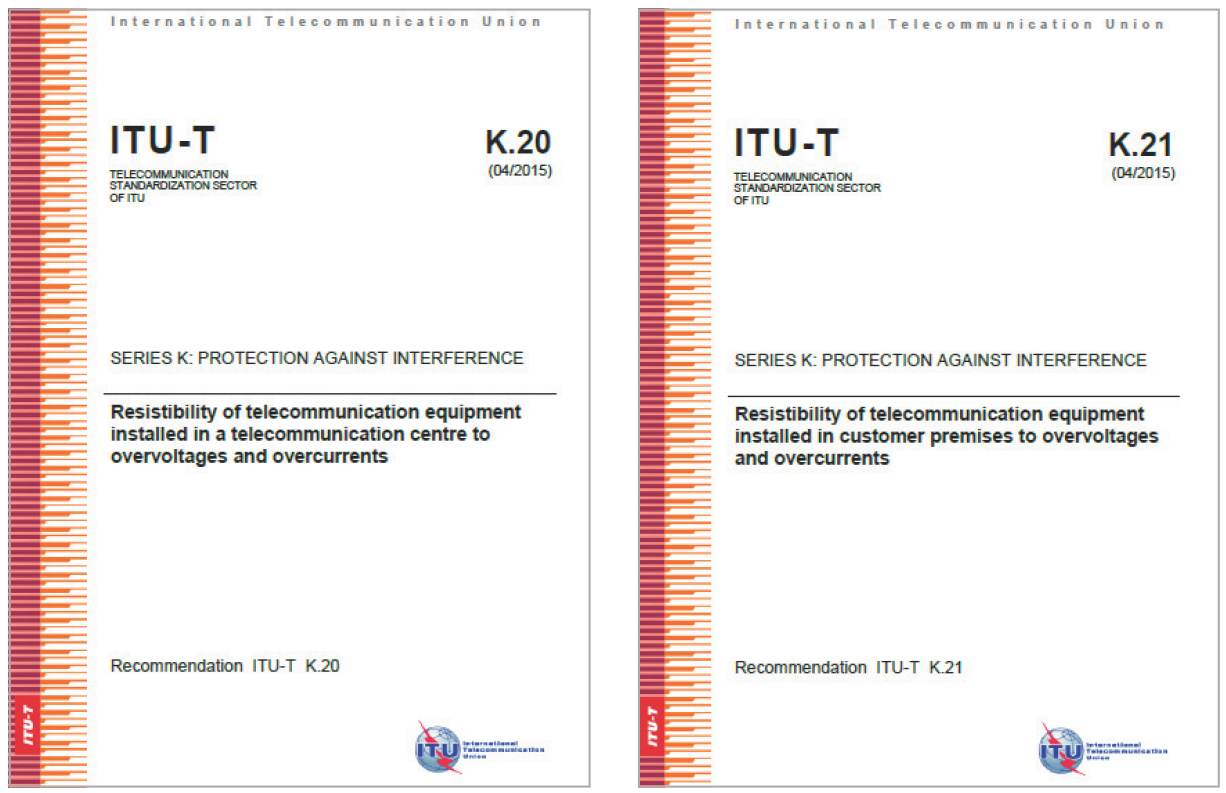

- K.20 — «Стойкость установленного в центре электросвязи оборудования к перенапряжениям и сверхтокам».
- К.21 — «Стойкость оборудования электросвязи, установленного в помещении абонента, к перенапряжениям и сверхтокам».

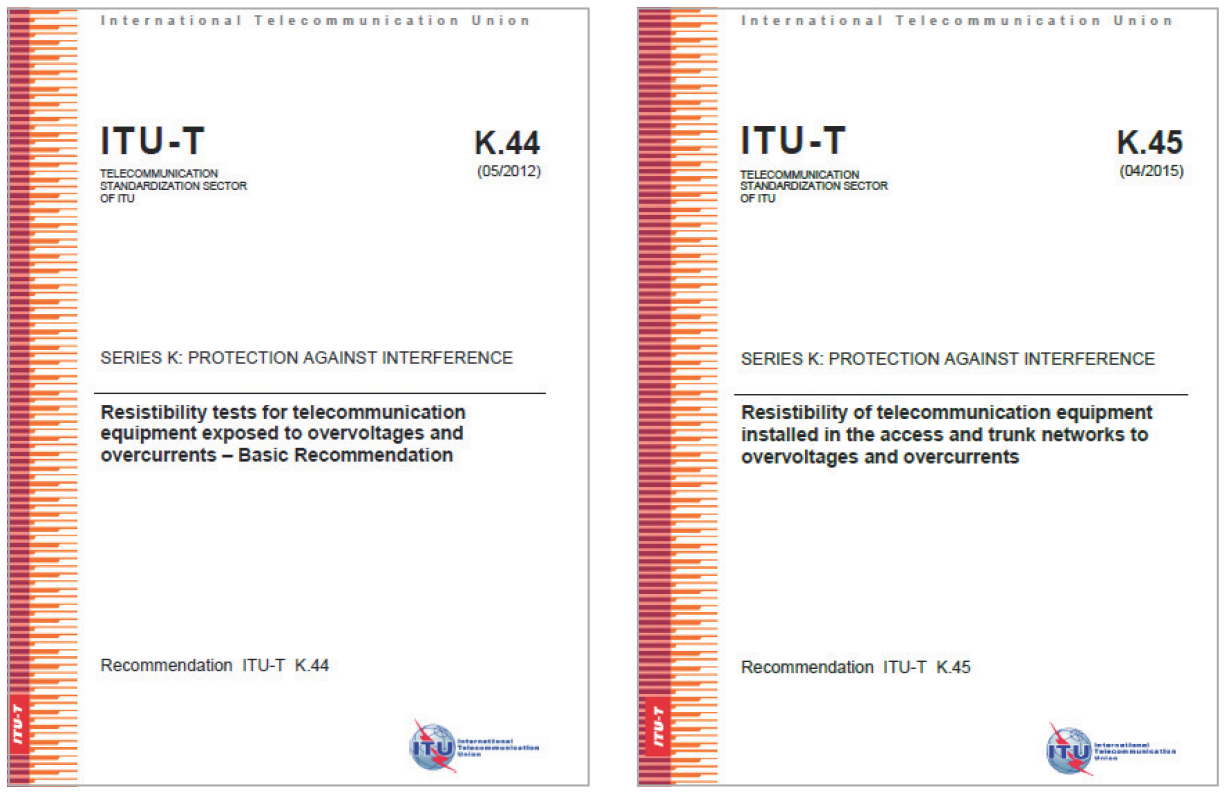

- К.45 — «Стойкость оборудования электросвязи, установленного в сетях доступа и магистральных сетях, к перенапряжениям и сверхтокам».
Общие принципы и критерии указанных стандартов определены стандартом К.44 «Испытания на стойкость оборудования электросвязи, находящегося под действием перенапряжения и сверхтоков. Базовая рекомендация».
Рекомендация К.44 направлена на определение основных методов проведения испытаний и критериев стойкости оборудования электросвязи к действию перенапряжений и сверхтоков.
Перенапряжения и сверхтоки, рассматриваемые в данной рекомендации, включают импульсные напряжения, возникающие вследствие разрядов молнии непосредственно в линейных сооружениях или вблизи них, краткосрочные наводки от расположенных рядом силовых линий переменного тока или электрифицированных железнодорожных систем, повышения потенциала относительно земли вследствие сбоя в системе энергопитания, замыкания между линиями электросвязи и силовыми линиями, а также в результате электростатических разрядов.
ITU-T определяет следующие критерии принятия оборудования:
- Критерий А устанавливает требование, чтобы оборудование выдерживало тест без повреждений, и оно должно исправно функционировать после теста, без требования правильной работы в процессе теста.
- Критерий B требует, чтобы не возникала опасность пожара в результате теста, а любое возникшее повреждение должно быть ограниченным, т. е. затрагивать лишь незначительную часть оборудования.
